COB小間距是什么？它的優勢是什么？

發布時間:2020-05-11 11:23 作者:博視同創 來源:本站原創 閱讀次數:

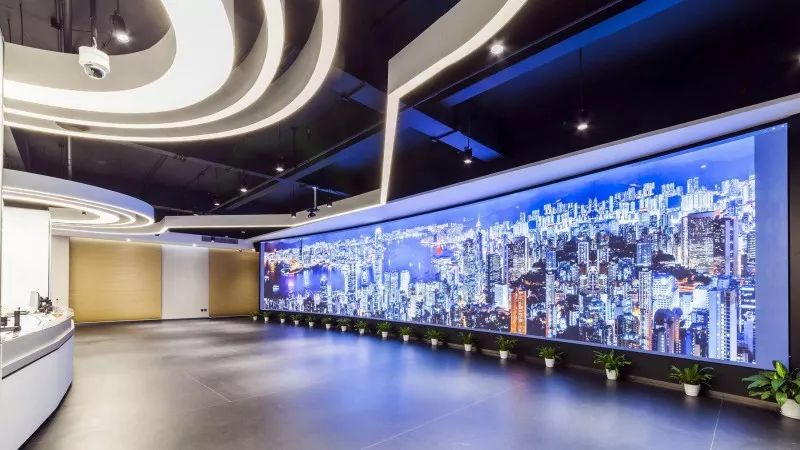

　　COB小間距是什么？它的優勢是什么？COB是一種多燈珠集成化無支架封裝技術，直接將發光芯片封裝在PCB板上，省卻了繁瑣的表貼工藝，沒有了支架的焊接腳，每一個像素的LED芯片和焊接導線都被環氧樹脂膠體緊密嚴實地包封在膠體內，沒有任何裸露在外的元素，為LED芯片提供了保護，可以解決外界因素對像素點造成損害的問題，長期使用過程中像素失效率低，因此COB封裝技術為微間距LED顯示屏提供了超高的穩定性，無需修燈。

　　封裝方式的不同，封裝出來的led顯示屏特性也存有很大優勢，主要體現在：

　　1、超輕?。嚎筛鶕?jù)客戶的實際需求，采用厚度從0.4-1.2mm厚度的PCB板，使重量少降低到原來傳統產品的1/3，可為客戶顯著降低結構、運輸和工程成本。

　　2、防撞抗壓：COB產品是直接將LED芯片封裝在PCB板的凹形燈位內，然后用環氧樹脂膠封裝固化，燈點表面凸起成球面，光滑而堅硬，耐撞耐磨。

　　3、大視角：COB封裝采用的是淺井球面發光，視角大于175度，接近180度，而且具有更優秀的光學漫散色渾光效果。

　　4、可彎曲：可彎曲能力是COB封裝所的特性，PCB的彎曲不會對封裝好的LED芯片造成破壞，因此使用COB模組可方便地制作LED弧形屏，圓形屏，波浪形屏。是酒吧、夜總會個性化造型屏的理想基材?？勺龅綗o縫隙拼接，制作結構簡單，而且價格遠遠低于柔性線路板和傳統顯示屏模組制作的LED異形屏。

　　5、散熱能力強：COB產品是把燈封裝在PCB板上，通過PCB板上的銅箔快速將燈芯的熱量傳出，而且PCB板的銅箔厚度都有嚴格的工藝要求，加上沉金工藝，幾乎不會造成嚴重的光衰減。所以很少死燈，大大延長了led顯示屏的壽命。

　　6、耐磨、易清潔：燈點表面凸起成球面，光滑而堅硬，耐撞耐磨；出現壞點，可以逐點維修；沒有面罩，有灰塵用水或布即可清潔。

　　7、全天候優良特性：采用三重防護處理，防水、潮、腐、塵、靜電、氧化、紫外效果突出；滿足全天候工作條件，零下30度到零上80度的溫差環境仍可正常使用。

　　cob小間距是led小間距的加強版，led小間距無法完成的顯示，cob顯示屏可以實現，所以說，cob顯示屏是led小間距的未來。以2020年為分割點，小間距LED顯示行業的COB技術可以分成兩個“邏輯”完全不同的成長階段！對此的理解，將是認識COB技術即是行業的未來支柱之一的關鍵。
