COB顯示屏與led屏有什么區別？COB有哪些好處？

發布時間:2019-04-09 11:09 作者: 來源: 閱讀次數:

COB技術，英文Chip On Board 的簡稱，是將發光二級管芯片通過固晶超聲波焊接方式，用硅樹脂將晶元、引線直接封閉在電路板上，然后將LED直接安放在基底表面，熱處理至LED牢固地固定在基底為止，隨后再用絲焊的方法在LED和基底之間直接建立電氣連接，省去了SMD的燈珠封裝、貼片、回流焊等工藝，提升了器件的集成度和穩定性。

1、COB工藝更易于選用優質原材料，并且功能上更優于SMD顯示屏。

2、工藝穩定性無雙

除了抗壓防撞，COB工藝還有更多優勢。傳統表貼LED顯示屏的加工工藝比較繁多，尤其是萬惡的回流焊。在經過回流焊過程中，由于高溫狀態下SMD燈珠支架和環氧樹脂的膨脹系數不一樣，易造成支架和環氧樹脂封裝殼脫落，出現縫隙，在后期的使用中逐漸的出現死燈現象，導致不良率較高。

而COB技術顯示屏之所以更穩定，是因?yàn)樵诩庸すに嚿蠠o(wú)需經過回流焊貼燈，就避免了焊機內高溫焊錫時造成的燈珠支架和環氧樹脂間出現縫隙的問題，所以COB產品出廠后不易出現死燈現象。另外，COB獨特的封裝方式，也有效的把發光二管保護了起來，抗力增強。

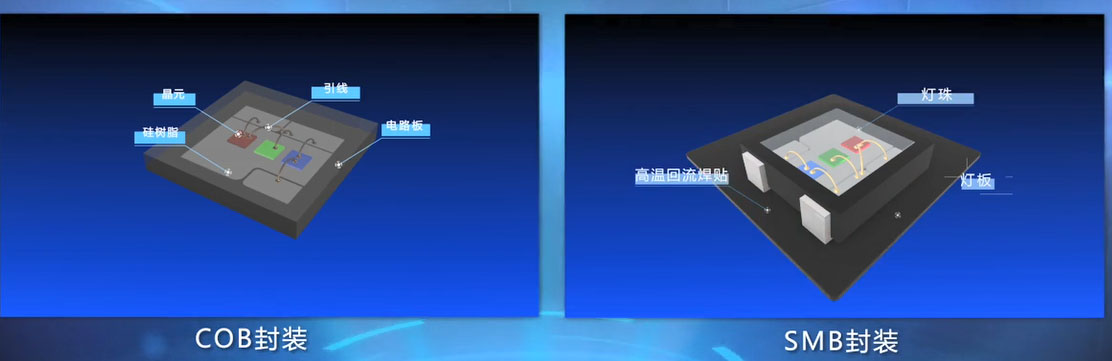

SMD生產工藝

固晶-焊線-點膠-烘-烤沖壓-分光/分色-編帶-烘烤(除濕 )- 貼片( I C ) -貼片L E D燈-蓋面罩-成品

COB 生產工藝

貼IC -固晶-焊線-測試-點膠-烘烤-成品

SMD等需要回流焊，刷錫膏溫度達到240℃時，環氧樹脂失重率達到80%，

容易造成膠水與燈杯撕裂，而COB燈無回流焊，從而提高了穩定性。

3、發光效果好，視角寬廣

從配光曲線對比可以得知COB全彩的曲線三者一致性好，而SMD全彩曲線一致不好，曲線有較大分離，因此效果就要比COB全彩要差。

傳統LED顯示屏由于燈杯封裝較高、燈貼片過程中精度的誤差、面罩不平整三方面原因，造成可視角度降低，正?？捎^看角度大只有120左右;

而COB封裝的燈杯較淺，而且無需面罩防護，可視角度就增大到了150度左右。

?

4、抗壓防撞，耐用性好

LED產品大受歡迎，想來大家都會遇到同樣的煩惱：挪動、放置箱體時，非常容易將下面一排燈珠或面罩磕壞!這是因?yàn)閭鹘y(tǒng)表貼LED顯示屏是把貼片LED燈使用焊錫貼在燈板上，成“凸”字型，每顆燈僅有4個很小的焊盤，很容易因?yàn)閿D壓、觸碰等原因出現掉燈，死燈現象;而且因?yàn)殚g距太小，不易于維修。

而COB采用將發光二管芯片直接封裝在PCB板上，整個燈板封裝成“凹”字型，表面使用環氧樹脂系膠結劑封裝，光滑平整，更耐撞耐磨。另外，COB產品使用機器直接維修，萬一出現故障，維修起來也簡單很多。

?

5、散熱優良，光衰小

傳統表貼LED產品晶片固定在碗杯里，不是跟PCB板直接接觸，主要通過膠體和四個焊盤散熱，散熱面積小，熱量會比較集中于芯片，長時間會造成嚴重的光衰減現象，甚至死燈現象，降低了顯示屏的使用壽命和質量.

而COB產品是把燈封裝在PCB板上，所以散熱是直接通過PCB板散熱，熱量很容易散發，幾乎不會造成嚴重的光衰減，所以很少死燈，大大延長了顯示屏壽命。

?

6、強勢五防

防水、防潮、防塵、防靜電、防氧化，一直是SMD的噩夢。

傳統LED顯示屏的燈腳焊盤裸露，遇水或受潮時容易出現燈腳焊盤之間短路;使用的面罩凹凸不平，沾上灰塵時很難清理干凈;采用的合金線和鐵支架容易被氧化;裸露的燈腳焊盤，很容易受到靜電的影響，出現死燈現象。

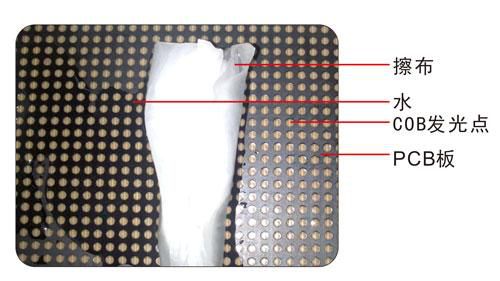

而COB顯示屏采用環氧樹脂把燈密封在燈板面的方式，沒有裸露的燈腳，能起到防水、防塵、防靜電等功能，當遇水時，甚至用布擦一下，水就被吸干了，對屏體一點影響都沒有;而使用一段時間后，屏體蒙塵，用擦布直接擦拭，灰塵也直接從光滑的表面被清理干凈。

COB具有很好的防水性能，而SMD不行.

?

7、節能高亮

傳統小間距LED顯示屏，采用小芯片的LED表貼燈，正常使用時燈的負荷較高，亮度也提不上去?亮度衰減系數較大，使用一段時間后，一致性會明顯變差。

而COB顯示屏采用大芯片的發光二管，能有效的提高亮度，并且散熱均勻，亮度衰減系數較小，長時間使用后還能保持較好的一致性。而在發出同等亮度前提下，COB散熱更小，更加節能。

?
